干簧繼電器,助力光伏逆變器設計


現代逆變器有整體隔離控制功能,監控所有組件以防出錯。這種控制系統對繼電器要求很高。繼電器作為一種常用的控制組件,可以用較小的電流來控制較大的電流,用低電壓來控制高電壓,用直流電來控制交流電,并可實現控制電路與被控制電路的隔離,在自動控制、遙控、保護電路等方面得到廣泛的應用。

傳統的電磁繼電器是利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器。這種繼電器體積大、動作慢、可靠性和壽命很有限。隨著電子器件向小型化、微型化方向發展,對繼電器提出了新的要求,干簧繼電器作為一種新型繼電器,在很多方面可滿足這種發展的需要。


把干簧管放在線圈里,便可以得到一個干簧繼電器。干簧管又稱簧片開關或磁簧開關,可以作為磁接近開關或者繼電器使用,比一般機械開關體積小、速度高、工作壽命長。與電子開關相比,它又有抗負載沖擊能力強的特點,工作可靠性很高。干簧管的結構具體如圖1 所示。

圖1:干簧管結構圖

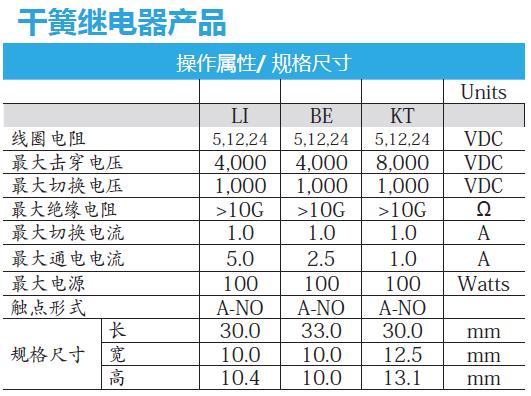

斯丹麥德(standex meder)電子干簧繼電器種類齊全,可提供高電壓、高功率等繼電器,可獨立應用于多個行業,如下圖3所示。干簧繼電器適用于電動汽車電源管理系統,太陽能逆變器,醫療,測試和測量等市場領域,下面介紹其在光伏系統中的應用。

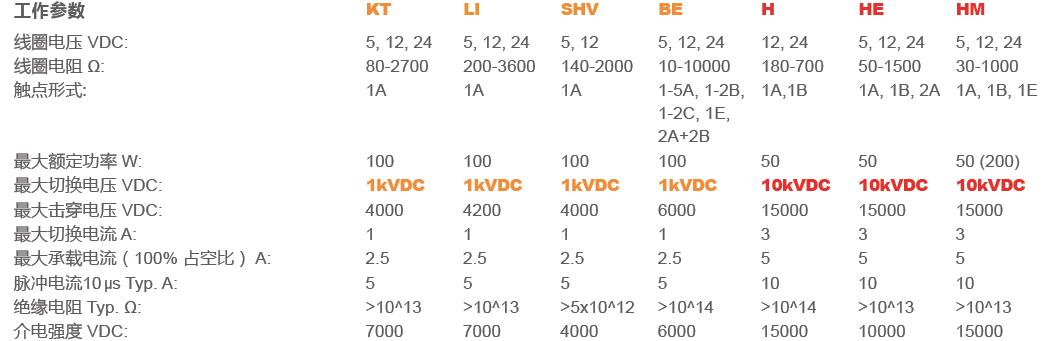

從圖2的表中可以看出,斯丹麥德推出的干簧繼電器有KT,LI,SHV,BE,H,HEHM系列,芯銳諾科技均有代理,其切換電壓高達10kVDC,最大絕緣電阻均大于10GHz。緊湊型外殼封裝1kVDC,擊穿電壓和介電強度高達15kVDC,高壓端子線可選載電流可達 5Amps ( 10Amps 脈沖電流 )。采用SMD貼裝的KT系列干簧繼電器還通過了AEC-Q200認證。

由斯丹麥德設計的干簧繼電器,應用于光伏系統的優勢除了體型小以外,還在于其隔離電阻高于10GΩ。另一個優勢是低耗能。干簧繼電器只有在切換過程中才需要能量,切換過程對換流器整體效率有積極影響。由于多次切換(>109),適用于長壽命應用。圖3為干簧繼電器的外觀圖。

斯丹麥德干簧繼電器產品特點如下:
? 切換電壓高達10kVDC,緊湊型外殼封裝1kVDC
? 擊穿電壓和介電強度高達15kVDC
? 高壓端子線可選
? 承載電流可達5Amps(10Amps脈沖電流)
? SMD貼裝,KT系列通過AEC-Q200認證
? SHV系列適合高密度矩陣組裝
? 灌膠封裝或熱固性封裝(KT/SHV系列)
? 動態測試觸點
? 操作次數可達數百萬次

KT_V03.pdf

LI系列規格書.pdf

SHV規格書.pdf

BE系列規格書.pdf

SIL系列規格書.pdf
