每年全世界都有數十億美元的資金用于對執業醫師的醫療事故訴訟，這些訴訟大多涉及手術過程中出現的醫療流程或操作問題。由于手術過程中血液很多，并可能會掩蓋正在操作的區域，所以醫生用海綿來吸取血跡以方便手術，手術完成后，放置在組織之間的吸滿血液的海綿和紙巾很難看到，可能遺留下來。當然，很多時候會引起手術后并發癥，甚至導致死亡。

因此，醫療電子設計人員提出一種巧妙的方法，通過添加微芯片，跟蹤這些海綿的去向。手術后，但在傷口閉合前，打開外部的電子發射器和使用繼電器矩陣掃描這些物體，如果有任何殘留，醫療人員可以很快找到并去除。發射機的工作頻率為900MHz，而世強代理的Standex-Meder的CRF干簧繼電器是切換和傳輸這些微弱射頻信號的理想選擇，因?yàn)槠淠軌虮砻尜N裝，在50Ω的阻抗環境下處理高達7GHz的信號，并輕松切換和傳輸900MHz信號，且不造成信號功率損失和失真。

圖1 CRF傳感器物理布局圖

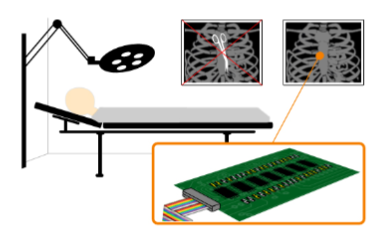

圖2高頻干簧繼電器檢測是否遺留手術器械

特點：

· 高可靠性

· 理想的射頻特性

· 適用于傳輸壓擺率小于20皮秒的快速數字脈沖

· 能夠傳送從DC高達20GHz（SRF）的RF信號

· 特性阻抗為50Ω

· 切換屏蔽電容小于0.5皮法

· 觸點間的介電強度為200V

· 動態接觸測試

· 可表面安裝

· 小體積

· BGA封裝可選

· 堅固的熱固樹脂超模壓封裝

· 四重屏蔽裝置

應用：

· 適用于在醫療應用中的高頻矩陣切換

· 適用于頻率或快速數字脈沖為20GHz以內的任何場合

CRF系列規格：

（1）線圈特性

· 最低、正常和最高線圈電阻分為135Ω、150Ω和165Ω

· 正常線圈工作電壓為5.0V

· 最大吸合電壓為3.75V

· 最小開斷電壓為0.85V

（2）開關特性

· 最大觸點額定功率為10Walts

· 最大開關電壓、開關電流和承載電流分為170V、0.5Amps和0.5Amps

· 最大靜態和動態接觸電阻值為250mΩ

· 最低觸點間和線圈與觸點間的介電強度分為210V和1500V

· 最大插入損耗低于-3dB點以下的頻率為7GHz

· 最長吸合時間和釋放時間分為0.1msec、20μsec

· 最低與最高的工作溫度分為-10℃、100℃

· 最低與最高儲存溫度分為-55℃、125℃
